Schemat montażu klimatyzacji ściennej – układ 1:1

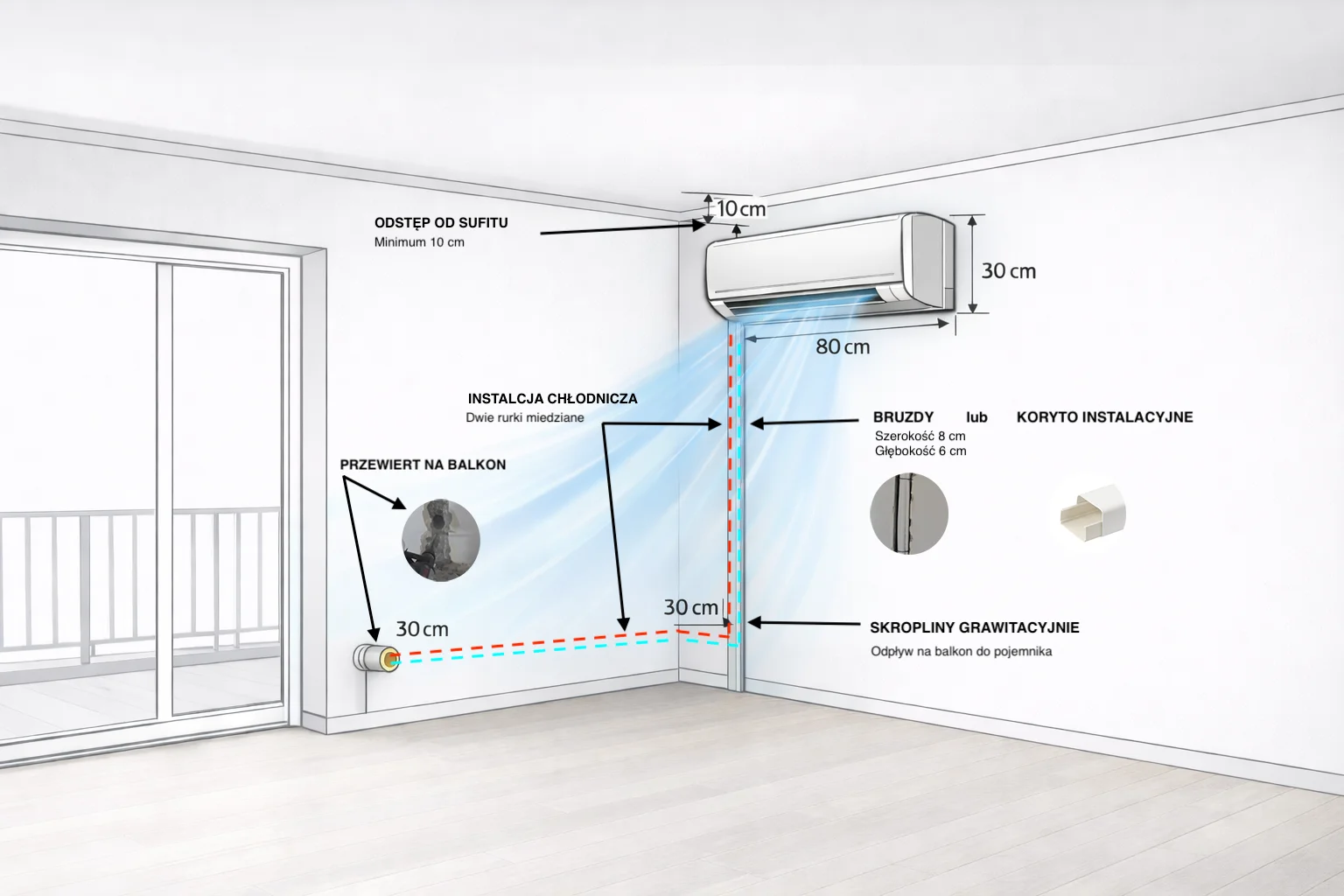

Na stronie przedstawiony jest czytelny schemat montażowy, który obrazuje prawidłowe rozmieszczenie jednostki wewnętrznej, prowadzenie instalacji oraz odprowadzenie skroplin w systemie: 1 agregat → 1 jednostka ścienna. Poniżej opisujemy kluczowe zasady, na które zwracamy uwagę podczas montażu.

Montowanie jednostki wewnętrznej

• Jednostkę ścienną montujemy minimum 10 cm od sufitu, aby zapewnić prawidłowy przepływ powietrza.
• Klimatyzator zasysa nawet około 500 m³ powietrza na godzinę, dlatego wolna przestrzeń nad urządzeniem ma realny wpływ na jego wydajność.
• Im bliżej sufitu zostanie zamontowana jednostka, tym większe ryzyko, że klimatyzator będzie pracował głośniej.

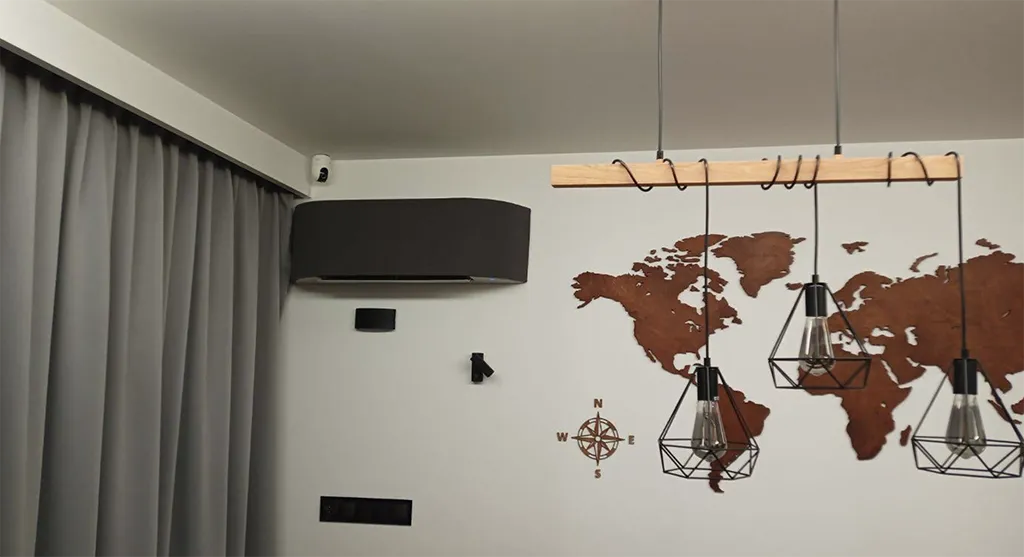

• Od strony okna zachowujemy minimum 30 cm odstępu od ściany okiennej, aby pozostawić miejsce na zasłony lub firany.
• Jeśli jednostka jest dalej od okna, warto utrzymać około 10 cm odległości od zasłony, aby tkanina nie ograniczała nawiewu.

Prowadzenie instalacji chłodniczej

• Instalacja chłodnicza (oznaczona na schemacie czerwoną linią) prowadzona jest zazwyczaj z lewej strony klimatyzatora.
• Przewody możemy poprowadzić w estetycznym korycie instalacyjnym 8 × 6 cm.

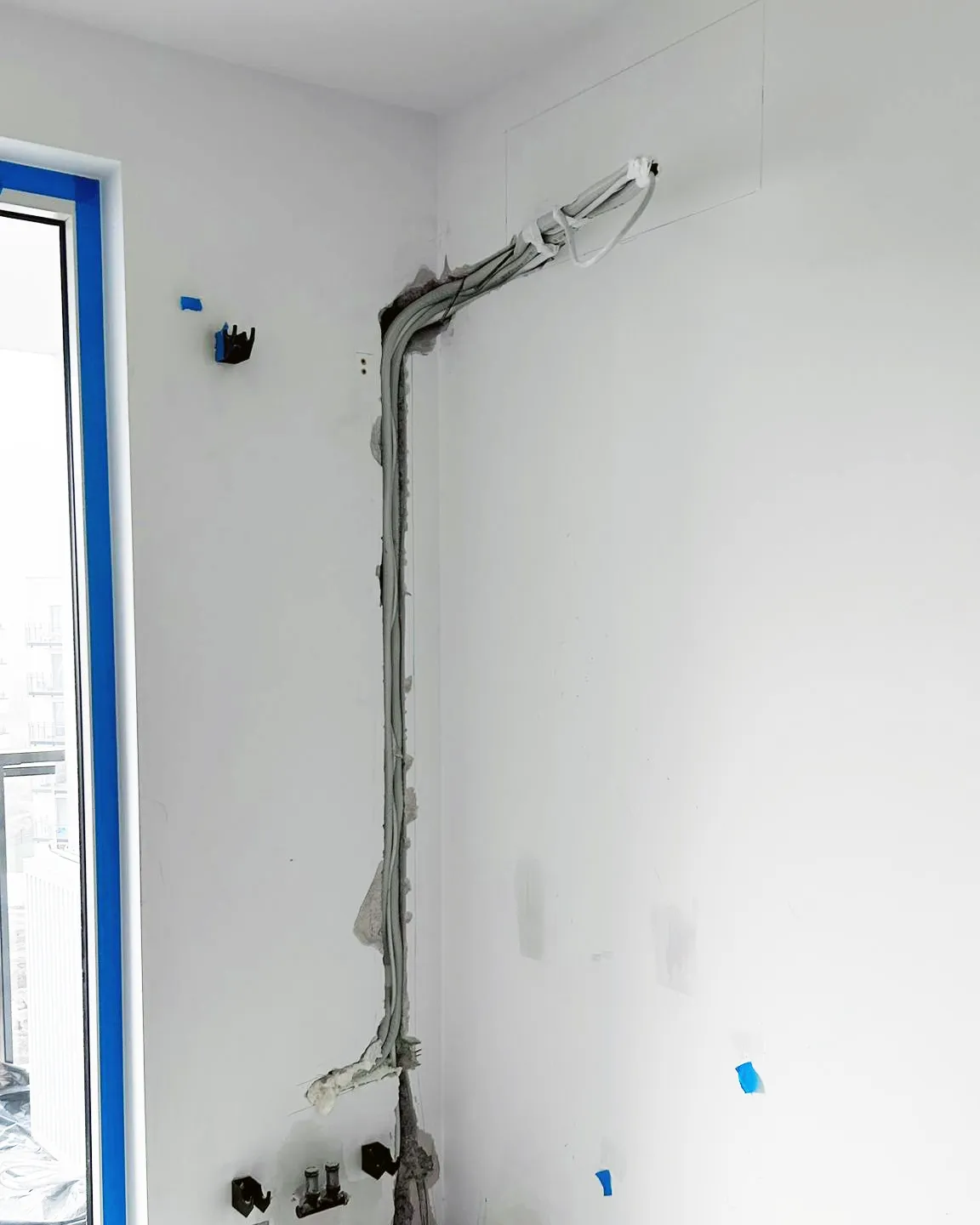

• Alternatywnie instalację można ukryć w bruzdach w ścianie, jeśli zależy nam na całkowicie niewidocznym prowadzeniu rur.
• Starannie ułożona instalacja to nie tylko wygląd — to także mniejsze ryzyko naprężeń, uszkodzeń i problemów w przyszłości.

Odprowadzenie skroplin

• Skropliny (oznaczone na schemacie niebieską linią przerywaną) to woda, która powstaje w trakcie pracy jednostki wewnętrznej.
• Typowo jest to około 2–5 litrów wody na dobę (zależnie od wilgotności powietrza i warunków pracy).

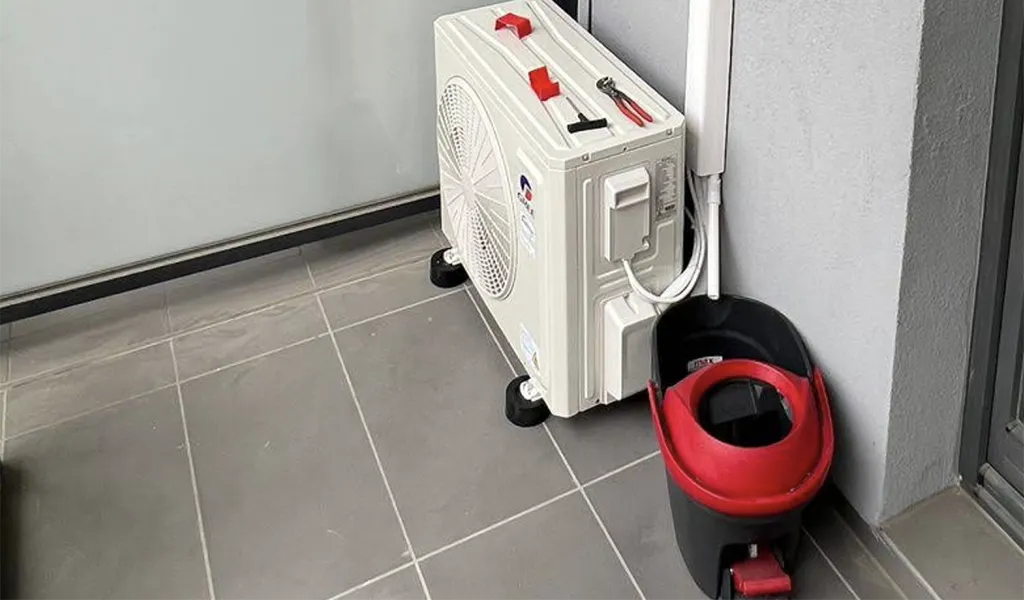

• W tym wariancie skropliny odprowadzamy grawitacyjnie na balkon – do pojemnika na skropliny.
• Przewód skroplin zawsze prowadzimy ze spadkiem, aby uniknąć cofania się wody i nieprzyjemnych zapachów.

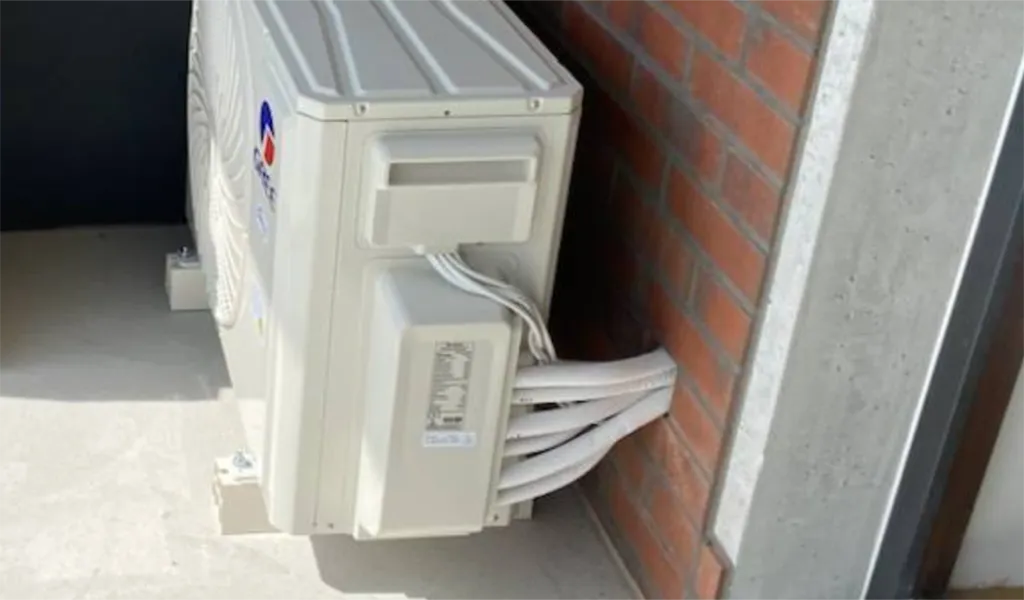

Przewiert przez ścianę na balkon

• Miejsce przewiertu jest zaznaczone na schemacie strzałką.
• Otwór wykonuje się około 30 cm nad poziomem podłogi, z lekkim spadkiem na balkon.
• Standardowa średnica przewiertu to 5 cm, co pozwala bezpiecznie przeprowadzić całą instalację.
• Przewiert wypełniamy i uszczelniamy pianką montażową, aby ograniczyć straty ciepła, zabezpieczyć przed wilgocią i estetycznie wykończyć przejście.

Podłączenie klimatyzatora do prądu

• System klimatyzacji zasilany jest poprzez jednostkę zewnętrzną (agregat).
• Jednostka wewnętrzna pobiera prąd z agregatu – za pośrednictwem przewodów łączących oba urządzenia.
• Dla mniejszych urządzeń (2,5 kW i 3,5 kW) zwykle wystarcza przewód 3 × 1,5 mm².
• Przy większej mocy (powyżej 4,8 kW) zalecany jest przewód o większym przekroju: 3 × 2,5 mm².
• W przypadku większych mocy najlepiej wykonać oddzielne zasilanie bezpośrednio z rozdzielnicy, aby nie przeciążać istniejącego obwodu i zapewnić stabilną, bezpieczną pracę klimatyzacji.
